2015年8月30日 星期日

ESP8266相關開發板

請參考連結 : http://www.esp8266.com/wiki/doku.php?id=esp8266-test-boards


ESP8266 相關模組模塊

請參考連結 : http://www.esp8266.com/wiki/doku.php?id=esp8266-module-family



「ESP-12E」的圖片搜尋結果
「ESP-12F」的圖片搜尋結果
「esp-13」的圖片搜尋結果
「esp-14」的圖片搜尋結果

NodeMcu Devkit 0.9/1.0 開發版差異



資料來源 : NodeMCU GitHub


主要差異:


Devkit 0.9與1.0腳位定義有差異,主因是因為ESP-12E多了6支引腳
NodeMcu Devkit 1.0 =    ESP-12E + CP2102
NodeMcu Devkit 0.9 =    ESP-12 + CH340G




外觀比較:

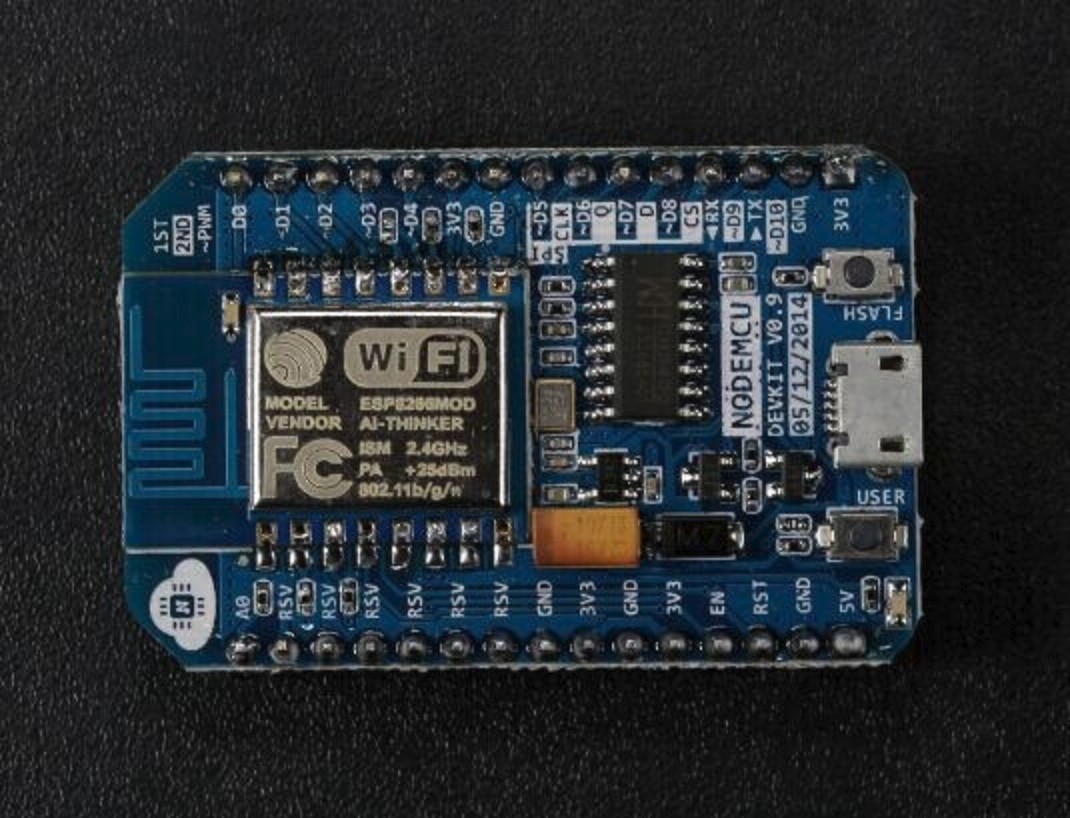

NodeMcu Devkit 0.9
NodeMcu Devkit 1.0




腳位比較

主要差異在於ESP-12E 多引出了6根腳,所以Devkit 1.0 也跟著引出這6根腳位

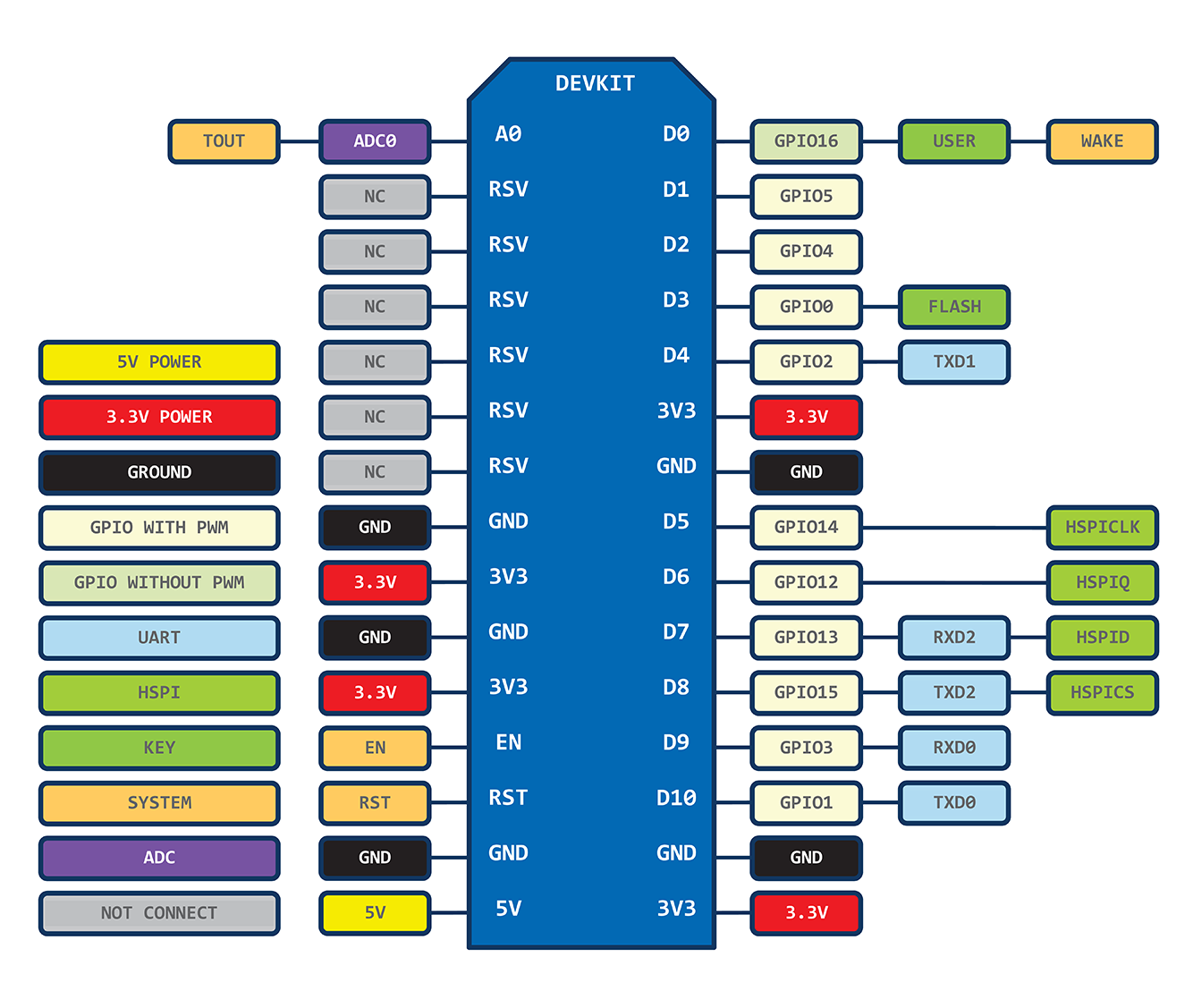

NodeMcu Devkit 0.9



NodeMcu Devkit 1.0


2015年8月29日 星期六

Windows下用SSCOM學習ESP8266 AT Command


請預先準備載有AT Firmware的ESP8266開發板模組.

1.先將ESP8266模組,以USB to Serial (FT232/CP2102/CH340G/PL2303)連接至PC.....
2.在Windows下,使用SSCOM操控ESP8266 .(SSCOM英文版下載處)
3.執行SSCOM ,並做設定,如下圖紅線框


4.可如下圖紅框,輸入AT Command 進行練習




最新版本波特率为 115200,
支持 AT 指令改波特率。之前模块默认波特率可能為 9600(不同firmware來源,可能有不同預設)

冷启动或硬件复位。
初次上电或硬件复位时,系统一定会输出乱码,除非您使用 74880 115200 波特率的固件。这是因为系统上电
时,会运行厂商芯片内部的 Boot loader.然而 Boot loader 因为某些原因会将整个 SoC 的波特率初始
化成 74880  115200 ,您的串口软件很有可能不在这个波特率上,因此会出现乱码。
如果您想知道这些乱码的含义,请设置成 74880 115200 波特率。



AT+RST


OK

 ets Jan  8 2013,rst cause:4, boot mode:(3,7)

wdt reset
load 0x40100000, len 612, room 16
tail 4
chksum 0x12
load 0x3ffe8000, len 788, room 4
tail 0
chksum 0x50
load 0x3ffe8314, len 264, room 8
tail 0
chksum 0x4a
csum 0x4a

2nd boot version : 1.1
  SPI Speed      : 40MHz
  SPI Mode       : DIO
  SPI Flash Size : 32Mbit
jump to run user1

rlS

ready


AT+GMR

00200.9.4


OK
;;0018000902-AI03
;;0018 is AT Version
;;0902 is SDK Version
;;00200.9.4
;;0020 is AT Commnad Version
;;0.9.4 is SDK Version

註:因不同版本SDK,會有不同版本AT Instruct Set,所以做出的Firmware可能會有些許不同


ESP IoT SDK V1.3.0 AT v0.40 08.08.2015

ESP IoT SDK v1.0.0 AT v0.22



AT Command Set 可參考下面連結:
https://github.com/espressif/esp8266_at/wiki
https://room-15.github.io/blog/2015/03/26/esp8266-at-command-reference/
4A-ESP8266 AT Instruction Set EN v0.40


未完....
