安信可ESP-12測試板入門




注意事項: 此模塊出廠Firmware是搭配App IOT.apk 設計, 所以沒有設計AT Command輸入功能,主要是Demo如何用手機來控制ESP8266 Module ,使用者可考慮利用SDK開發自己的Firmware應用,或可燒錄其他現成的Firmware, 例如 NodeMCP..........



安信可ESP-12測試板出廠Firmware,預設Boot 後貌似為115200 , 8 N 1......


1  Android手机下載安装IOT.APK   IOS客户端稍后发布
2  短路帽(如下圖左側邊上的2Pin Jumper)若接上上电进入烧写模式,若拿掉則进入正常运行状态
3  装上电池后,手机搜索到网络“AI-THINKER” 的路由器
4  加入这个路由器(模块形成的路由器)密码是:ai-thinker

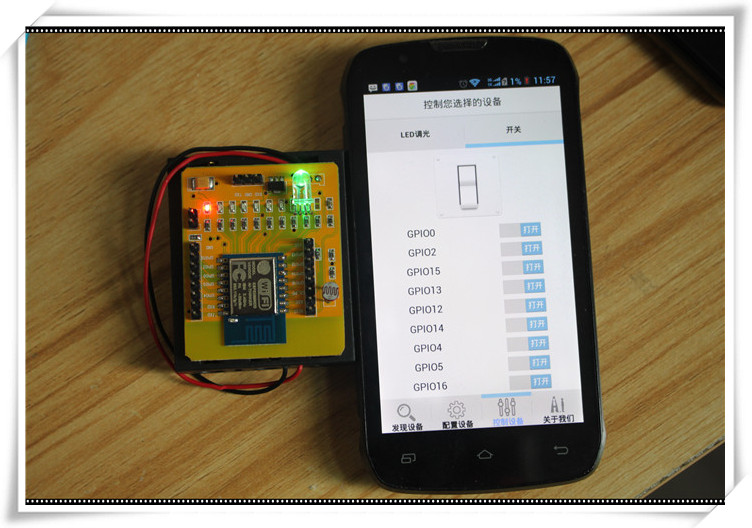

5  加入成功后就可以用手机直接控制模块了。

(注:此模块默认固件 AI-THINKER-IOT-2014-10-17 165528.bin (508 KB, 下载次数: 1009) ,默认已刷入,想用手机直接控制的话请勿刷写其他固件!)




若要接Usb-Serial 接法如下,

下圖為 PL2303 + ESP8266測試板

請注意上面TXD及RXD所接位置,不要接錯了.......
